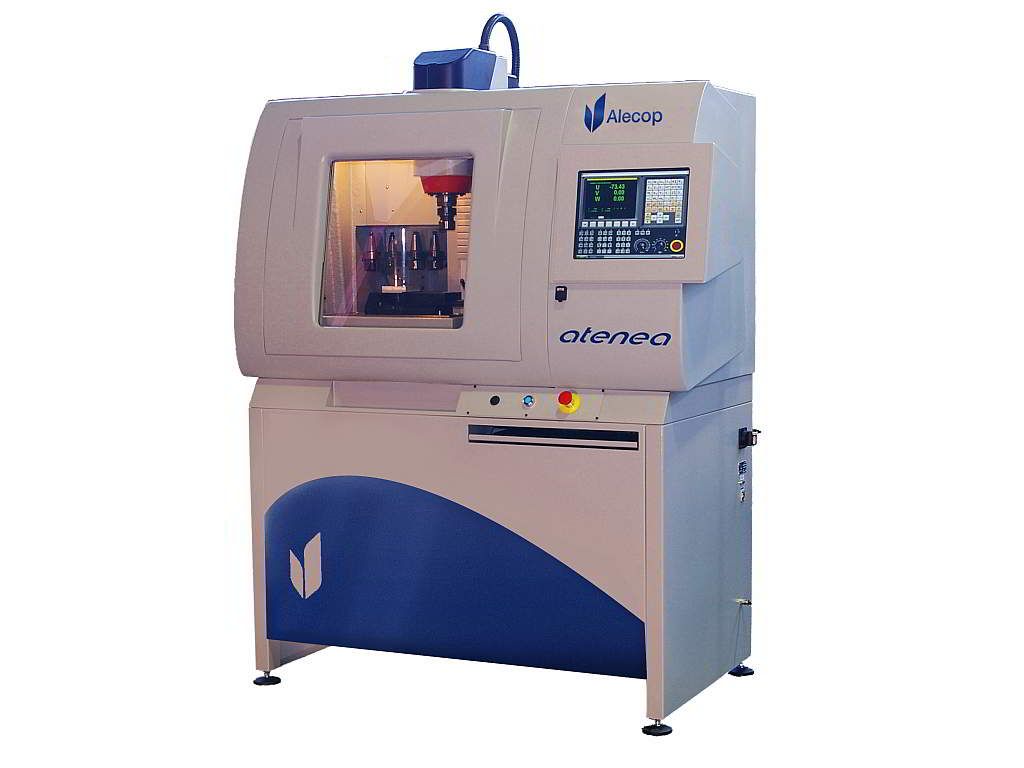

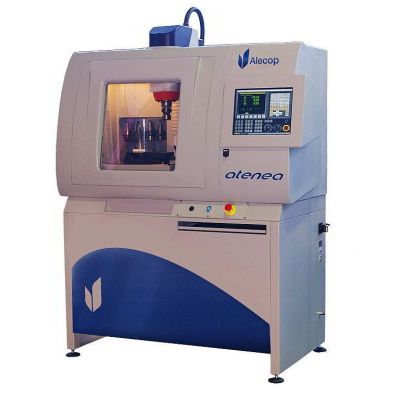

Equipo Didáctico - Fresadora Atenea
Centro de mecanizado didáctico de CNC controlado desde PC
DESCRIPCION
Fresadora vertical, controlada por PC integrado, ATENEA un paso más en aproximar nuestro equipamiento didáctico a la realidad industrial.
La integración del PC de control de máquina con el software multi-control y una pantalla táctil ofrecen una sensación muy cercana a la experiencia real sin dejar de ser una solución segura y didáctica para los alumnos.
La incorporación opcional de los complementos adecuados permite al equipo convertirse en un completo centro de mecanización, integrable en un sistema flexible.
La integración del PC de control de máquina con el software multi-control y una pantalla táctil ofrecen una sensación muy cercana a la experiencia real sin dejar de ser una solución segura y didáctica para los alumnos.
La incorporación opcional de los complementos adecuados permite al equipo convertirse en un completo centro de mecanización, integrable en un sistema flexible.
MULTI CNC
Este software permite simular, editar y ejecutar y mecanizar programas de CNC. Los programas pueden ser en código ISO o importados desde CAD/CAM, incluyendo análisis y validación.
Ejes
Cabezal
Guarda
- Husillos rectificados, de doble tuerca, pretensados, calidad IT5.
- Guías lineales de recirculación de bolas.
- Motor 1,8º/paso.
Cabezal
- Rodamientos de superprecisión con 2 hileras de bolas de contacto angular.
- Par máx.: 7Nm a 2000 rpm.
Guarda
- Accionamiento neumático.
La configuración estándar contiene:
- Fresadora vertical con los dispositivos de seguridad incorporados.
- PC, pantalla táctil y teclado (software Wincontrol instalado).
- Juego de manuales de utilización y programación.
- Software de control para PC.
- Cambiador de herramientas de 8 posiciones.
- Dispositivos de sujeción de piezas. (Mordaza manual, mordaza rectificada o neumática)
- Conos porta pinzas ISO-30. Pinzas y fresas.
- Mesa soporte para la máquina y el PC.
- Sistema de refrigeración.
- Compresor silencioso.
- Sotware de edición y simulación WinUnisoft.
* Todos los accesorios son opcionales
Wincontrol multi-CNC Software
Se trata de un Software de control desde PC. El programa permite simular y ejecutar el mecanizado de un programa de CNC, editado en código ISO o definido mediante un sistema de CAD/CAM, analizando los errores que en él se puedan producir.
El control de la máquina se realiza a través de una simulación realista de la carátula del control (FAGOR, SIEMENS, FANUC) con el que se esté trabajando.
Las principales características del programa son:
A todas estas características hay que añadir la gran calidad gráfica que contribuye a la comprensión rápida de los mecanizados simulados y detección clara de los errores.
El control de la máquina se realiza a través de una simulación realista de la carátula del control (FAGOR, SIEMENS, FANUC) con el que se esté trabajando.
Las principales características del programa son:
- Creación asistida de nuevos proyectos personalizados al control escogido.
- Menú de ayuda gráfica para la programación de todas las funciones ISO soportadas por el control escogido.
- Control de los accionamientos de la maquina.
- Ejecución de programas en modo automático o bloque a bloque.
- Simulación de diferentes geometrías de herramientas.
- Simulación en diferentes vistas 3D de la pieza, herramienta y trayectorias.
- Sección de la pieza según diferentes planos.
- Selección de diferentes colores para las diferentes herramientas.
- Detección de colisiones de la herramienta y el mango en el bruto y la mordaza o plato.
- Impresión de todos los datos, del programa de CNC y de las representaciones gráficas.
A todas estas características hay que añadir la gran calidad gráfica que contribuye a la comprensión rápida de los mecanizados simulados y detección clara de los errores.
GALERIA DE FOTOS
Para obtener más información sobre este producto, realize su consulta a traves del formulario "Solicito más Información" a pie de la pagina, por favor.
