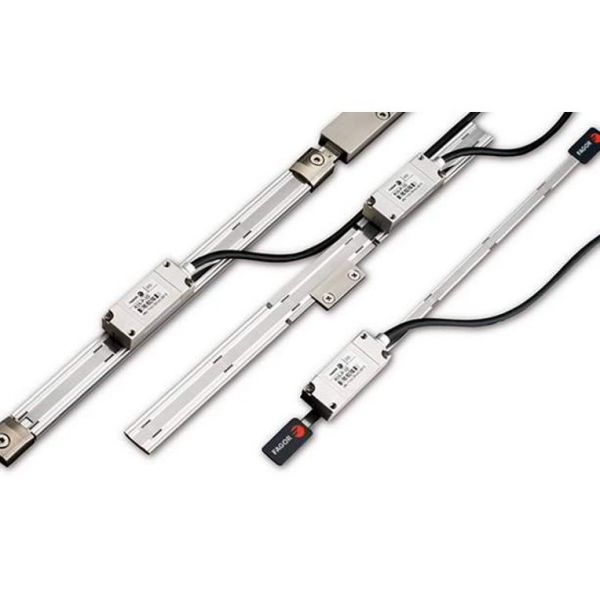

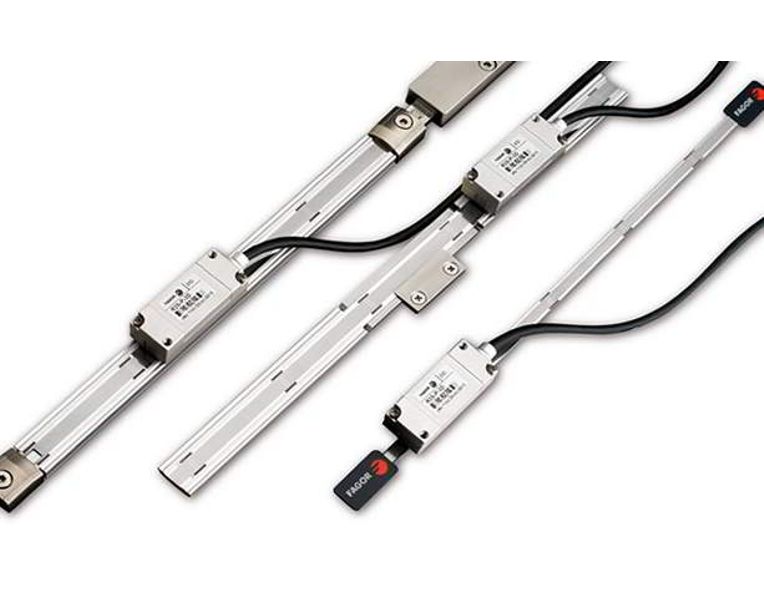

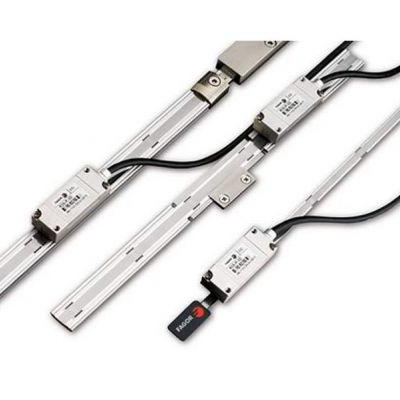

Encoders lineales sin contacto
Encodres Absolutos e incrementales
Los sistemas lineales de medida abiertos de FAGOR están diseñados para su uso en máquinas e instalaciones que habitualmente requieren de una gran precisión a grandes velocidades de desplazamiento.
• Equipamientos de producción y medida en la industria del semiconductor.
• Maquinaria de ensamblaje de circuitos.
• Máquina herramienta de muy alta precisión.
• Máquinas de medida y comparación, microscopios de medición y otros dispositivos de precisión.
• Motores Lineales.

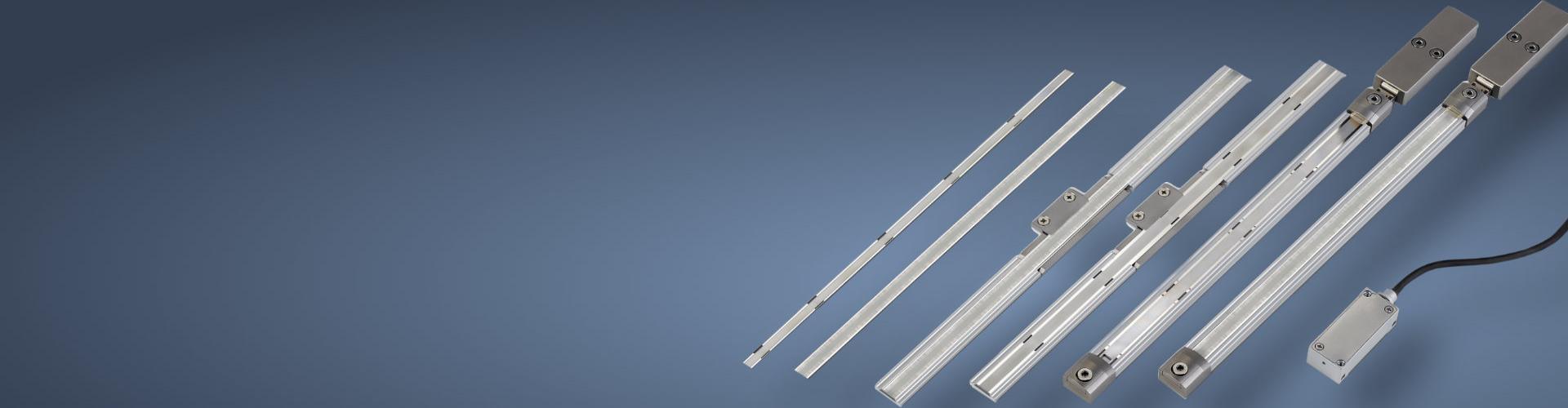

Este punto considera la longitud física de la instalación y el espacio disponible para ello. Estos aspectos son fundamentales para determinar el tipo de encoder lineal a utilizar (tipo de perfil).

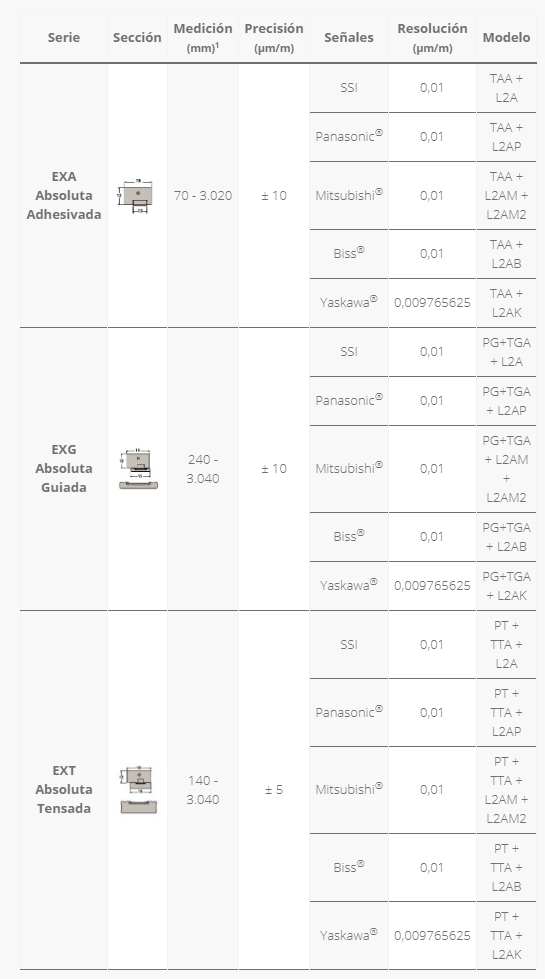

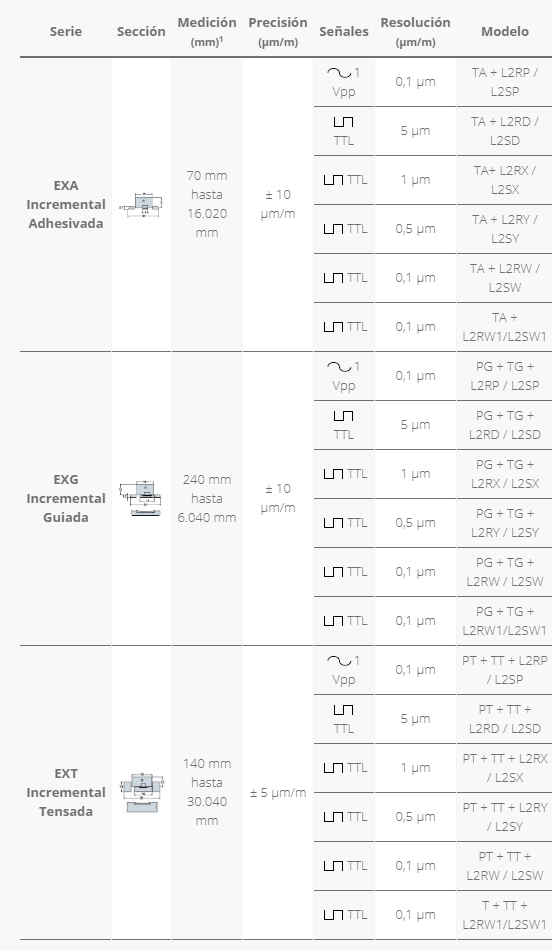

EXA: modelo adhesivado con las dimensiones más pequeñas para espacios reducidos, consiste en un fleje de acero grabado adhesivado directamente sobre la superficie de la máquina, recomendado cuando el fleje este bajo condiciones estables térmicamente.
EXG: modelo guiado para cursos de medición largos, consiste en una guía de aluminio adhesivada a la superficie y un fleje de acero grabado. El fleje da acero va guiado en el aluminio y fijado en el punto medio a la superficie de la máquina lo que permite que el fleje se expanda o contraiga libremente en los extremos y tenga un comportamiento térmico determinado.
EXT: modelo tensado para cursos de medición muy largos y alta precisión, consiste en una guía de aluminio adhesivada o atornillada a la superficie, un fleje de acero grabado y el sistema de tensado. El fleje de acero va guiado en el aluminio y tensado entre ambos extremos. El fleje una vez tensado queda unido a la superficie de la máquina lo que permite que el fleje de acero replique el comportamiento térmico de la superficie.
EXG: modelo guiado para cursos de medición largos, consiste en una guía de aluminio adhesivada a la superficie y un fleje de acero grabado. El fleje da acero va guiado en el aluminio y fijado en el punto medio a la superficie de la máquina lo que permite que el fleje se expanda o contraiga libremente en los extremos y tenga un comportamiento térmico determinado.
EXT: modelo tensado para cursos de medición muy largos y alta precisión, consiste en una guía de aluminio adhesivada o atornillada a la superficie, un fleje de acero grabado y el sistema de tensado. El fleje de acero va guiado en el aluminio y tensado entre ambos extremos. El fleje una vez tensado queda unido a la superficie de la máquina lo que permite que el fleje de acero replique el comportamiento térmico de la superficie.
Cada encoder lineal se somete a un control que muestra la precisión a lo largo de su curso de medición.
La selección de la señal considera los protocolos de comunicación compatibles con los principales fabricantes de controles numéricos.
La resolución del control de la máquina se determina a partir del encoder lineal.
La longitud del cable depende del tipo de señal.
La señal debe ser compatible con el sistema de control.
Los requisitos de velocidad para la aplicación deberían evaluarse antes de elegir el encoder lineal.
Los requisitos de velocidad para la aplicación deberían evaluarse antes de elegir el encoder lineal.
Los encoders lineales Fagor soportan vibraciones de hasta 200 m/s2 e impactos de hasta 1000 m/s2.
Para obtener más información sobre este producto, realize su consulta a traves del formulario "Solicito más Información" a pie de la pagina, por favor.
